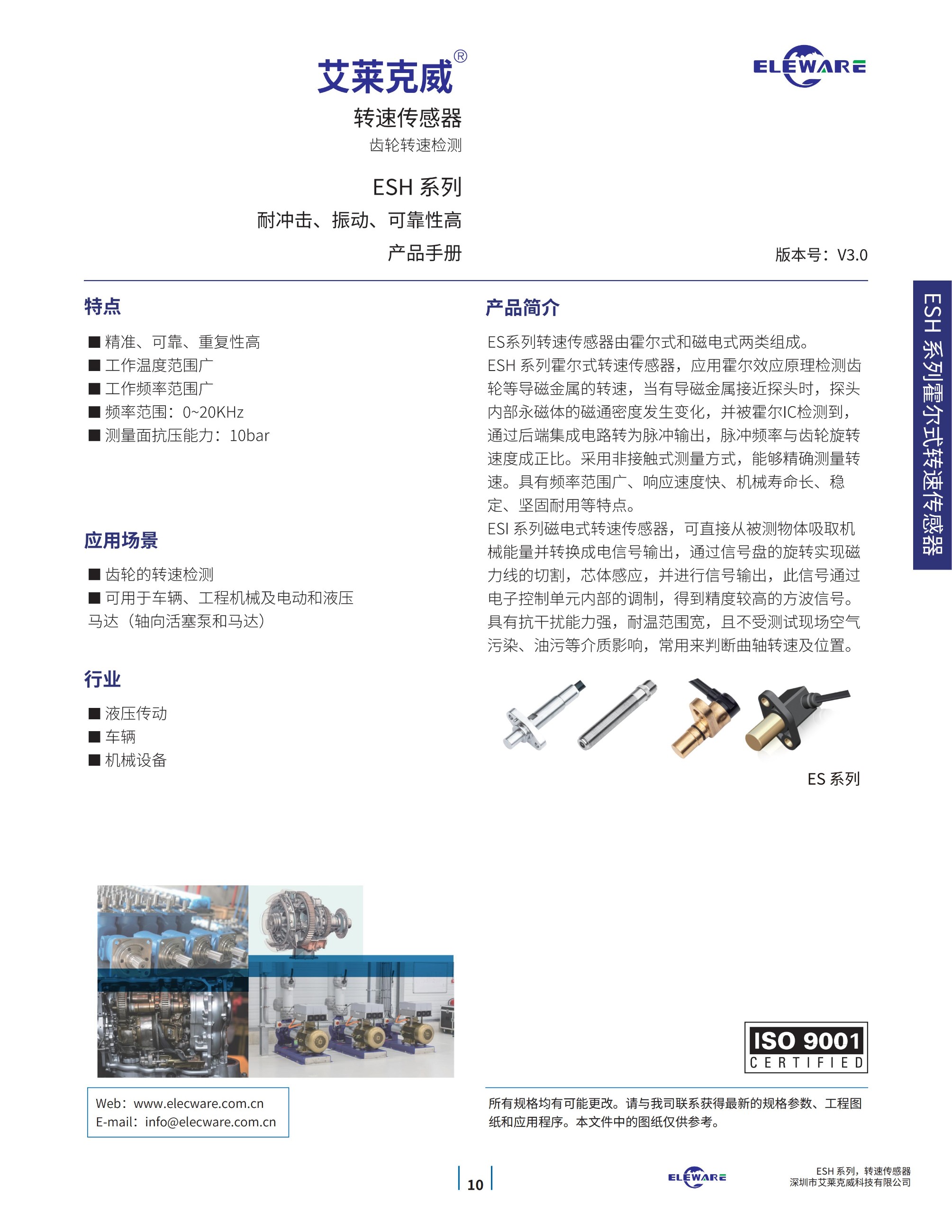

艾萊克威Elecware轉速傳感器產品手冊V3

ES系列轉速傳感器由霍爾式和磁電式兩類組成。

ESH 系列霍爾式轉速傳感器，應用霍爾效應原理檢測齒輪等導磁金屬的轉速，當有導磁金屬接近探頭時，探頭內部永磁體的磁通密度發生變化，并被霍爾IC檢測到，通過后端集成電路轉為脈沖輸出，脈沖頻率與齒輪旋轉速度成正比。采用非接觸式測量方式，能夠精確測量轉速。具有頻率范圍廣、響應速度快、機械壽命長、穩 定、堅固耐用等特點。

ESI 系列磁電式轉速傳感器，可直接從被測物體吸取機械能量并轉換成電信號輸出，通過信號盤的旋轉實現磁力線的切割，芯體感應，并進行信號輸出，此信號通過電子控制單元內部的調制，得到精度較高的方波信號。具有抗干擾能力強，耐溫范圍寬，且不受測試現場空氣污染、油污等介質影響，常用來判斷曲軸轉速及位置。
